Vanne à bille fixe entièrement soudée en acier forgé

La vanne à bille en acier forgé entièrement soudée n'aura pas de fuite extérieure et d'autres phénomènes, le siège de la vanne est constitué d'un anneau d'étanchéité en téflon renforcé de fibre de carbone et d'un ressort plat, la précision de traitement de la sphère est élevée. Le matériau du corps de la vanne est le même que le matériau du tuyau, il n'y aura pas d'inégalité de contrainte, le corps de l'anneau d'étanchéité adopte un matériau rptfe contenant 20% de carbone (carbone), garantissant une absence totale de fuite (0%).

Enquête

Caractéristiques

Schéma de structure du produit

Normes de conception

1. Norme de conception : API 6D, GB/T12237

2. Longueur de construction : API 6D, ASME B16.10, GB/T12221

3. Dimensions des brides : ASME B16.5, ASME B16.47, GB/T9113

4. Essais et inspections : API 598, JB/T9092

Remarque :

1. Les dimensions des brides de connexion et des extrémités à souder de la série de vannes peuvent être conçues et fabriquées selon les exigences du client.

2. Pour les vannes de DN > 1000 (40"), la norme de conception suit les "Spécifications techniques des vannes pour pipelines de transport à longue distance".

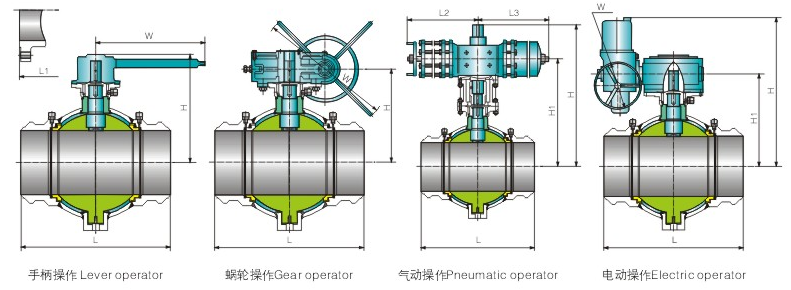

Schéma des dimensions de structure
