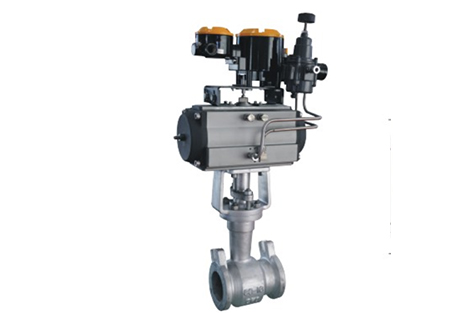

一、产品简介:

 TG4X双关双断阀又称双密封旋塞阀、双密封导轨阀、双重密封阀、板式DBB阀、DBB旋塞阀、将军阀。适用于易燃、易爆、易挥发、剧毒等条件苛刻的环境，能满足防水、防爆（dⅡBT4 级），广泛使用于石油、化工、天然气、电力、军工等领域，适用于介质有航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质，作为截断介质的理想装置。该阀的成功开发填补了国内空白。

二、详细说明:

TG4X双关双断阀具有结构简单、启闭轻松、使用寿命长、结构紧凑、体积小、安装方向不受影响等特点。在全开的状态下，塞子的通道阀体的通道对齐，能保证理想的较低压力降。转动手轮塞子朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭；当手轮向反方向转动时，首先使塞子向上运动，使阀片脱离阀座，继续转动手轮，使塞子带动阀片转动 90 度，较后塞子的通道于阀体的通道对齐，使阀门处于全开的状态。阀门关闭时，先旋转阀门的手轮，将旋塞及密封滑片旋转90°，然后旋塞向下移动，随着旋塞的运动时推动将军阀密封滑片向阀体内腔封面，直至弹性密封圈被均匀地挤压到阀孔上下端，形成密封。双密封导轨阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质，选用不同的材质。双密封导轨阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。双密封导轨阀的驱动方式为手动、蜗轮传动、气动或电动。双密封导轨阀一般采用法兰连接，也可采用对焊连接。

三、产品特点:

1.阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；

2.阀门在维修时，不需将阀门从管线上折下，只需将阀门底盖折开，调换一对滑片即可，维修十分方便；

3.双密封导轨阀的阀体及旋塞为缩径；

4.阀体内腔镀有硬铬，密封区域坚硬光滑；

5.滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中，具有防火功能的金属对金属的密封作为弹性密封的背衬；

6.阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；

7.阀门开关指示器与开关位置同步，可以准确显示阀门的开关状态。

四、产品主要结构:

TG4X双关双断阀的基本结构主要由以下两部分

①阀体

阀体的主要零部件有阀体、阀芯、阀瓣（嵌主密封圈）、端盖、底盘、填料等。阀芯与阀瓣是阀体部分的核心。阀芯通过上、下耳轴固定于阀体内，中间为流道口，两侧为斜楔面，在该楔面上铣有燕尾导轨同左右两片阀瓣相连。

阀瓣是主密封件，阀瓣的表面为圆柱面，可达到B级硬密封精度，在该圆柱面上铣有一圈沟槽，采用模压硫化的方法在其中*嵌有主密封圈（氟化橡胶或橡胶等），当阀门关闭时可形成硬软密封。

②操纵器

操纵器的主要由指示标记牌，手轮，主轴，轴套，球头销，支架等组成，固定在端盖上，通过连接销与阀芯杆相连。操纵器部分是动作的执行机构，当阀门由开启→关闭时，按顺时针转动手轮，阀芯先作90°旋转运动，带动阀瓣转到阀体流道口位置，然后阀芯作向下直线移动，驱动阀瓣径向扩张，向阀体内壁贴近，直到软密封被压入凹槽，使阀瓣表面与阀体内壁接触，完成关闭过程。当阀门由于关闭→开启时，按逆时针转动手轮，阀芯先作向上直线移动，到一定位置后作90°旋转运动使阀门处于导通状态。
