阀门有法兰连接对夹连接对焊连接螺纹连接卡套连接卡箍连接等多种连接形式,这些连接形式表现出阀门与管路或设备之间是怎样连接的阀门连接形式的取决,受多种因素影响,不能随意取用。这个问题不可忽视,因为阀门的跑、冒、滴、漏现象,绝大部分发生在这里。

Y型管接放料阀

Y型管接放料阀

法兰连接是阀门中用得最常见的连接形式按结合面形状又可分为以下几种:

1、光滑式:用于压力不高的阀门加工比较方便

2、凹凸式:工作压力较高,可使用中硬垫圈

3、榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好

4、梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的阀门,或高温阀门。

5、透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

6、O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。

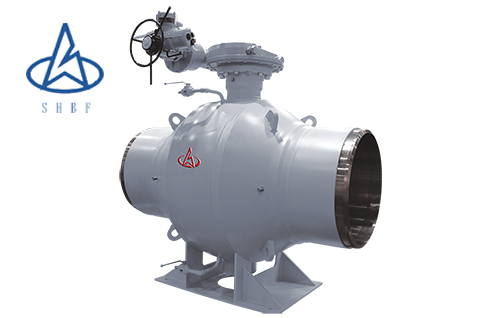

带logo-全焊接锻钢固定球阀

全焊接锻钢固定球阀

螺纹连接是一种简便的连接方法,常用于小阀门又分两种情况:

1、直接密封:内外螺纹直接起密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。

2、间接密封:螺纹旋紧的力量,传递给两平面间的垫圈,让垫圈起密封作用。

卡套球阀1

卡套球阀

卡套连接在我国近年才发展起来,它的连接和密封原理是,当旋紧螺母时,卡套受到压力,使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。

这种连接形式的优点是:

1)体积小,重量轻,结构简单,拆装容易;

2)连接力强,使用范围广,可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;

3)可以选用多种材料,适合防腐蚀;

4)加工精度要求不高;

5)便于高空安装。

常见的还有对夹连接这是用螺栓直接将阀门及两头管道穿夹在一起的连接形式。其他的阀门连接形式还很多,例如有的不必拆除的小阀门,跟管子焊接在一起;有的非金属阀门,采用承插式连接等等。阀门使用者要根据具休情况具体对待。
