针对气井泡沫排水采气人工加注费用高、劳动强度大的问题，我公司研制了自动投棒/投球装置和自动注剂装置，并进行了相关产品实验及研究。

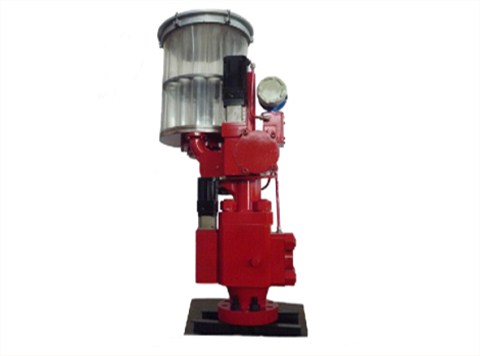

自动投棒投球装置主要由壳体、电磁头、转盘、储棒筒等组成，投棒过程安全可靠。自动注剂装置主要由太阳能电池板、蓄电池、逆变器、柱塞泵、药剂箱及远程控制器组成，它与数字化远程控制系统配合，通过站控软件发送指令，可实现泡剂远程控制自动定量加注。

1.井口泡排球自动加注装置结构紧凑，体积小，重量轻。

2.装置高低压分离：通过投球活塞机构设计，把储球筒（常压区）与投球主阀（高压区）隔开，提高了安全性与蓄球方便性。

3.自动泡排球投放装置控制方式采用定时控制与远程控制相结合。

4.耗能低：装置总功率小于350W。

5.采用双密封结构，安全可靠。

6.能够实现就地调节。

7.能够实现电机过载保护。

8.泡排球投放精确灵活。

9.工作过程中不需要放空，不污染环境。

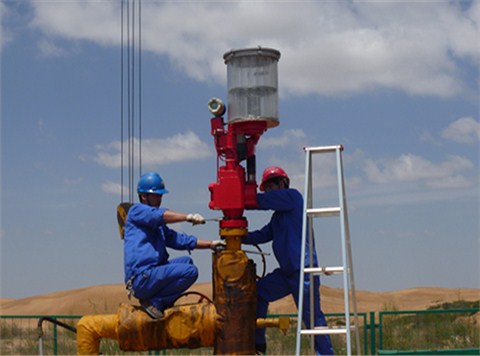

86口井的现场应用情况表明，设备性能稳定、自动化程度高，累计增产气量810万㎡，年节约生产运行成本210万元（USD33.6万）。该技术的应用提高了泡沫排水采气效率，为泡沫排水采气的推广应用提供了技术支撑。

公称压力：25MPa

工作电压：DC 12V

供电方式：太阳能电池板供电

额定功率：大电机260W小电机75W

工作压力：16MPa

泡排球规格：Φ38mm ~Φ48mm

储球库/储棒库容积：1000mm长，可装50的球300个

工作时间：3.5分钟（大电机2分钟小电机1分钟过程中延时0.5分钟）

投球周期：1-9999小时可调

每周期投球次数：1-99次可调（每次间隔1分钟）

每次投球个数：2个

总高度：储球筒/储棒库1000mm长高为1.7m
