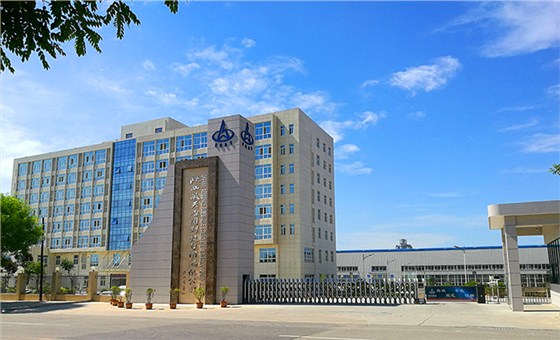

图一 陕西航天泵阀科技集团有限公司

今天，陕西航天泵阀科技集团有限公司为有需求的客户，对清管阀进行简单的介绍。

清管阀（PIGGING VALVE），是用于石油、天然气、化工品及其它液体输送管线中清管作业的新型装置。清管阀主要是进行清管器的发射、接收作业，用于管道内壁的机械清洁（除污、除锈、清除管道内异物等）、分隔不同产品，在油气田、化工、码头、油气储运库及海上平台应用广泛。

清管阀在结构形式上具有以下有三种不同的类型，灵活运用于各种作业需求：

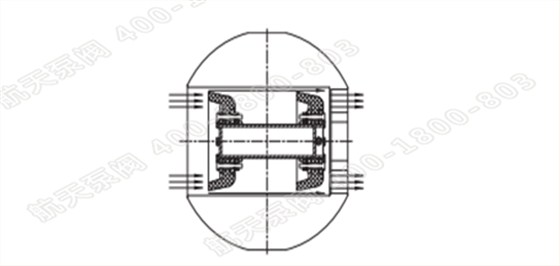

1、I 型清管阀是清扫管道用的标准型清管阀。装置通道较管道内径稍大，起到发射和接收清管器的功能，同时又具备截断功能。I型清管阀内部球体结构如图二。

图二 I型清管阀球体结构

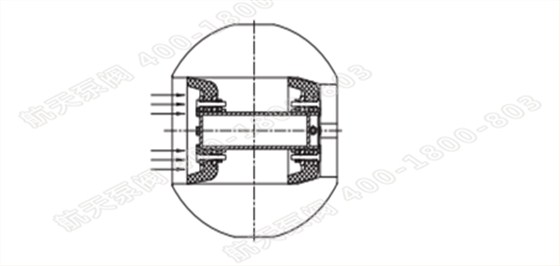

2、II型清管阀是一种球体结构带旁通的清管阀，装置通道较管道内径稍大，在空心球体上垂直于球孔方向开设两个圆型通道，这种结构保证即便在发射或接收清管器时清管阀也不会发生断流，II型清管阀不能当作截断阀使用。II型清管阀内部球体结构如图三。

图三 II型清管阀球体结构

3、III型清管阀主要是隔离和按序输送介质，防止介质混合清管阀。装置通道较管道内径稍大，并且在接收清管阀的球孔内有一个附加密封，保证隔离清管器到达接收清管阀时形成密封。III型清管阀内部球体结构如图四。

图四III型清管阀球体结构

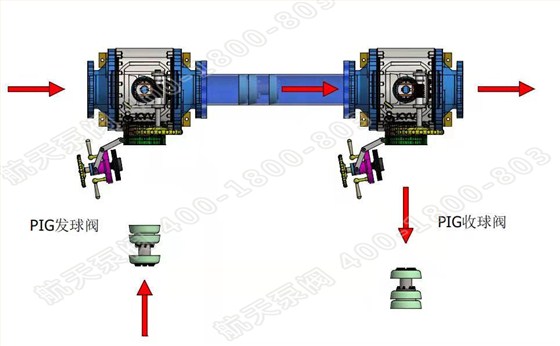

清管阀的密封原理与球阀相同，在弹簧与介质共同作用下，使两侧阀座靠紧球体，密封通道与阀体中腔隔开。通过旋转球体来完成清管器的装入、发射和接收、取出。当球体通道对着快开盲板时可装入、取出清管器（见图五）；球体旋转90度后，当球体通道与管道一致时在介质作用下可发射、接收清管器（见图五）。

图五 清管阀作业模拟图

清管阀的主要用途：

1.新管线投产前，清除管内各种残留物使管线畅通无阻。

2.新管线内壁除锈和防腐层涂敷。

3.对已投产管线做定期的油管刮蜡，气管除水，可长期保持有效输送能力；同时减少管壁内腐蚀，延长管线使用寿命。

4.可用作同一管道内输送不同种类介质的隔离、质换。

5.管道水压前排气和水压试验后排水。

图六 清管阀

石油和天然气的最佳运输方式是管线运输，它具有运输效率高、成本低、损耗少和对环境污染小等优点。清管作业是各类油气输送管线正常操作过程中的重要工作,使用清管阀并选用相应的清管器对管道进行清管作业，才能保障管线部分在项目中的正常工作。
